Jak wyodrębnić schemat ze sklonowanej PCB?

Wyodrębnienie schematu zsklonowany PCBObejmuje inżynierię wsteczną, w której analizujesz fizyczną płytę w celu odtworzenia jej schematu obwodu. Ten proces wymaga starannej obserwacji, identyfikacji komponentów i śledzenia połączeń. Oto przewodnik krok po kroku:

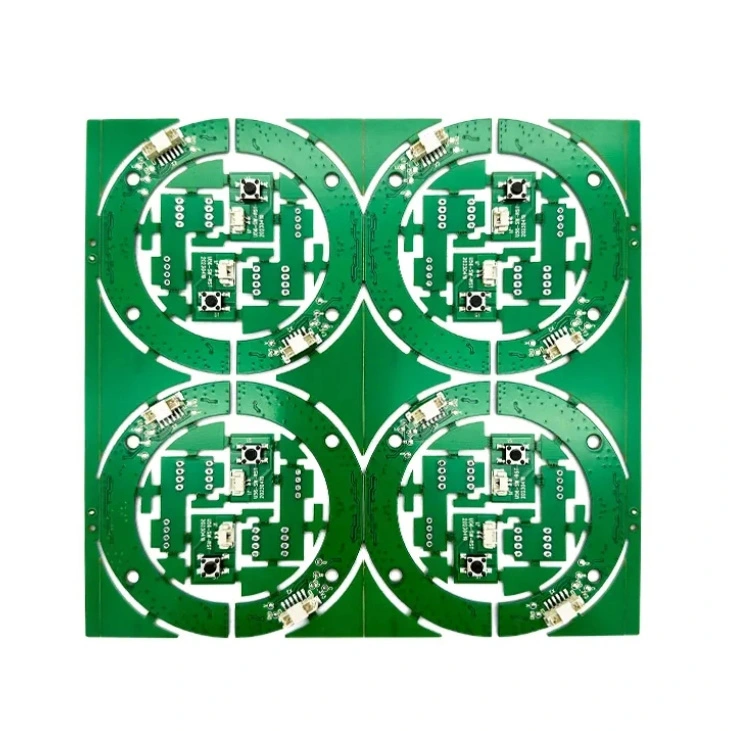

1. Sprawdź i udokumentujPCB

- Zrób zdjęcia o wysokiej rozdzielczości: Przechowuj obie strony PCB w celach informacyjnych.

-Uwaga Warstwy PCB: Sprawdź, czy jest to jednowarstwowa, podwójna lub wielowarstwowa płyta.

- Zidentyfikuj kluczowe elementy: znajdź ICS, rezystory, kondensatory, diody, złącza itp.

- Sprawdź etykiety i oznaczenia: Niektóre komponenty mają odniesienia desygnatorów wydrukowanych na PCB.

2. Desolder i identyfikuj komponenty

- Komponenty Desolder (w razie potrzeby): Użyj stacji przeróbki na gorące powietrze do bezpiecznego usuwania.

- Przeczytaj numery części IC: wyszukaj arkusze danych, aby zrozumieć konfiguracje PIN.

- Zmierz rezystory i kondensatory: Użyj mostu multimetrowego lub LCR, aby określić wartości.

- Oznacz każdy komponent: Przypisz designers, takich jak R1, C1, U1, aby ułatwić śledzenie.

3. Śledź połączenia obwodów

- Użyj multimetru w trybie ciągłości: Sprawdź ścieżki elektryczne między komponentami.

- Obserwuj ślady PCB: Użyj lupie lub mikroskopu, aby uzyskać szczegółowe śledzenie.

- Użyj oprogramowania do projektowania PCB: importować obrazy PCB o wysokiej rozdzielczości do narzędzi takich jak KICAD, Altium lub Easyeda w celu łatwiejszego śledzenia.

- Sprawdź ukryte połączenia: Jeśli wielowarstwowy może być konieczna kontrola rentgenowska do śledzenia warstw wewnętrznych.

4. Odtworzyć schemat

- Użyj oprogramowania do projektowania PCB: Narysuj schemat w Kicad, Eagle, Altium lub Orcad.

- Ułóż komponenty logicznie: prawidłowo sekcje zasilania grupy, sygnału i uziemienia.

- Sprawdź połączenia: Porównaj z arkuszami danych i oczekiwaniami funkcjonalnymi.

5. Symuluj i sprawdź obwód

- Użyj oprogramowania do symulacji: narzędzia takie jak LTSPICE, Proteus lub Multisim mogą pomóc w zweryfikowaniu zachowania obwodu.

- Porównaj z oryginalnym PCB: Funkcjonalność testu z debugowaniem zasilania, jeśli to możliwe.

Wymagane narzędzia:

✔ Multimetr / miernik LCR

✔ Oscyloskop (do testowania sygnału)

✔ Stacja przeróbki na gorące powietrze (do Desoldering)

✔ Mikroskop / lupa

✔ Oprogramowanie do projektowania PCB (Kicad, Eagle, Altium)

✔ Skaner rentgenowski (dla płyt wielowarstwowych)

Ostateczne myśli

Wyodrębnienie schematu ze sklonowanej PCB jest czasochłonnym, ale możliwym do osiągnięcia procesem, jeśli zostanie wykonany ostrożnie. Ważne jest, aby szanować przepisy dotyczące własności intelektualnej, jeżeli PCB należy do zastrzeżonego projektu. Czy chciałbyś wskazówek dotyczący określonego rodzaju rekomendacji PCB lub narzędzi?
