Aby zapewnić wysokiej jakości powielanie PCB, należy wziąć pod uwagę kilka krytycznych parametrów:
PCB pojedynczych/podwójnych/wielowarstwowych(do 32 warstw)
Materiał podstawowy: FR-4, Rogers, Polamiymid, aluminium itp.
Grubość miedzi: 0,5 uncji do 6 uncji
| Parametr | Wartość standardowa | Wymagania o wysokiej precyzji |
|---|---|---|
| Minimalna szerokość śledzenia | 0,1 mm | 0,05 mm |
| Minimalne odstępy | 0,1 mm | 0,075 mm |
| Rozmiar otworu | 0,2 mm | 0,1 mm (wiercenie laserowe) |

HASL (poziom lutu w gorącym powietrzu)- Standardowe wykończenie
Enig (złoto zanurzeniowe niklu elektroniczne)- Wysoka odporność na korozję
OSP (Organiczna konserwatwo)-Opłacalne dla lutowania bez ołowiu
Test ciągłości- Nie zapewnia otwartych obwodów
Test izolacji- weryfikuje żadne zwarcia
Kontrola impedancji-Krytyczne dla szybkich PCB

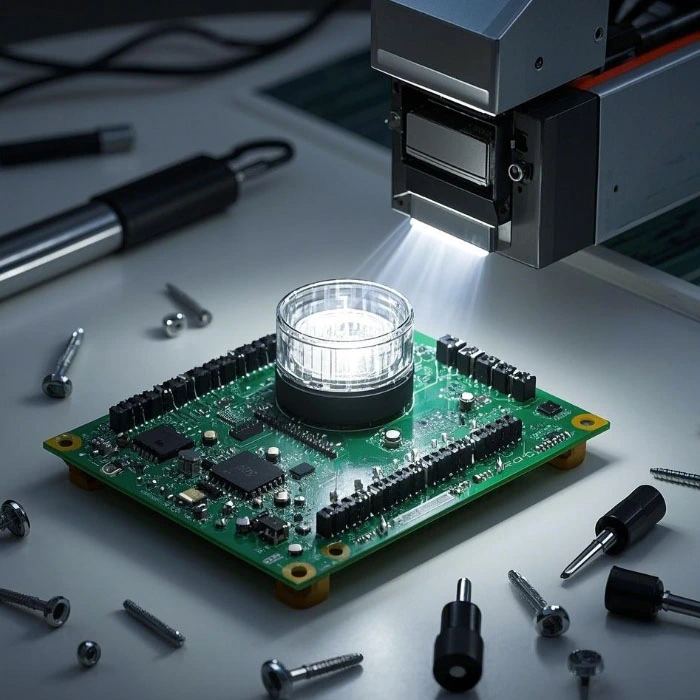

Skanowanie i obrazowanie PCB-Skanowanie o wysokiej rozdzielczości w celu przechwytywania szczegółów układu.
Ekstrakcja schematyczna-Wprowadzenie inżynierii logiki obwodu.
Analiza BOM (Bill of Materials)- Identyfikacja komponentów do replikacji.
Przeprojektowanie układu PCB- Korzystanie z oprogramowania takiego jak Altium lub Cadence.
Prototypowanie i testowanie- Walidacja funkcjonalności przed masową produkcją.
A:Klon PCB jest legalny, gdy jest używany do naprawy, starszego konserwacji systemu lub z odpowiednią autoryzacją. Jednak klonowanie opatentowanych projektów bez pozwolenia narusza przepisy dotyczące własności intelektualnej. Zawsze zapewnia zgodność z lokalnymi przepisami.
A:Zaawansowane usługi klonów PCB osiągają99,9% dokładnośćZa pomocą skanowania o wysokiej precyzji, kontroli rentgenowskiej (dla płyt wielowarstwowych) i testowania integralności sygnału. Czynniki krytyczne obejmują spójność szerokości śladu i dopasowanie impedancji.
A:Tak! Klon PCB pozwala na optymalizacje projektowe, takie jak:
Ulepszone zarządzanie termicznie(Dodanie radiatorów lub lepszego dystrybucji miedzi).
Ulepszenia integralności sygnału(Zmniejszenie przesłuchu z lepszym routingiem).
Ulepszenia komponentów(Zastępowanie przestarzałych części nowoczesnymi odpowiednikami).
Klon PCB jest wyrafinowanym procesem, który wymaga wiedzy specjalistycznej w zakresie elektroniki, nauk materiałowych i inżynierii precyzyjnej. Rozumiejąc parametry techniczne i aplikacje, firmy mogą wykorzystać duplikację PCB w celu prototypowania, napraw i ulepszeń produktu. W przypadku usług klonów PCB wysokiej jakości zawsze wybierz dostawcę z zaawansowanym sprzętem i sprawdzonym doświadczeniem.
Czy chciałbyś niestandardowe rozwiązanie klonów PCB?Skontaktuj się z namiDzisiaj dla szczegółowych konsultacji!
