Dlaczego PCBA systemu zabezpieczeń jest podstawą niezawodnego produktu zabezpieczającego?

Podsumowanie artykułu

Urządzenie zabezpieczające jest tak godne zaufania, jak płytka drukowana znajdująca się w jego wnętrzu. Jeśli budujesz (lub pozyskujesz) kamery, panele kontroli dostępu, czujniki dymu/CO, alarmy włamaniowe lub inteligentne bramy,PCBA systemu bezpieczeństwato tutaj decyduje się niezawodność, czas pracy i brak fałszywych alarmów. W tym artykule omówiono najczęstsze problemy klientów — awarie w terenie, niestabilne zasilanie, zaszumione sygnały, niespójną jakość montażu i trudności w przestrzeganiu przepisów — i pokazano, jak wygląda solidna strategia PCBA od projektu, przez testowanie, aż po masową produkcję. Zobaczysz także praktyczną listę kontrolną, tabelę wymagań według rodzaju aplikacji oraz odpowiedzi na pytania zadawane przez kupujących przed złożeniem zamówienia.

Spis treści

• Zarys
• Co zwykle psuje się w sprzęcie zabezpieczającym
• Co właściwie robi PCBA systemu bezpieczeństwa
• Wybory projektowe, które redukują fałszywe alarmy i awarie w terenie
• Produkcja i kontrola jakości, które mają znaczenie
• Testowanie, którego produkty zabezpieczające nie mogą pominąć
• Wymagania według aplikacji zabezpieczającej
• Lista kontrolna kupującego do wyceny i oceny dostawcy
• Często zadawane pytania
• Ostatnie przemyślenia i następny krok

Zarys

1. Typowe awarie i pułapki kosztowe w urządzeniach zabezpieczających
2. Podstawowe funkcje wewnątrz aPCBA systemu bezpieczeństwa
3. Projektuj taktyki zapewniające stabilność, niski poziom hałasu i długą żywotność
4. Kontrole jakości montażu, które zmniejszają zwroty
5. Strategia testowania kamer, alarmów i czujek
6. Tabela wymagań opartych na aplikacji
7. Praktyczna lista kontrolna dla kupujących i często zadawane pytania

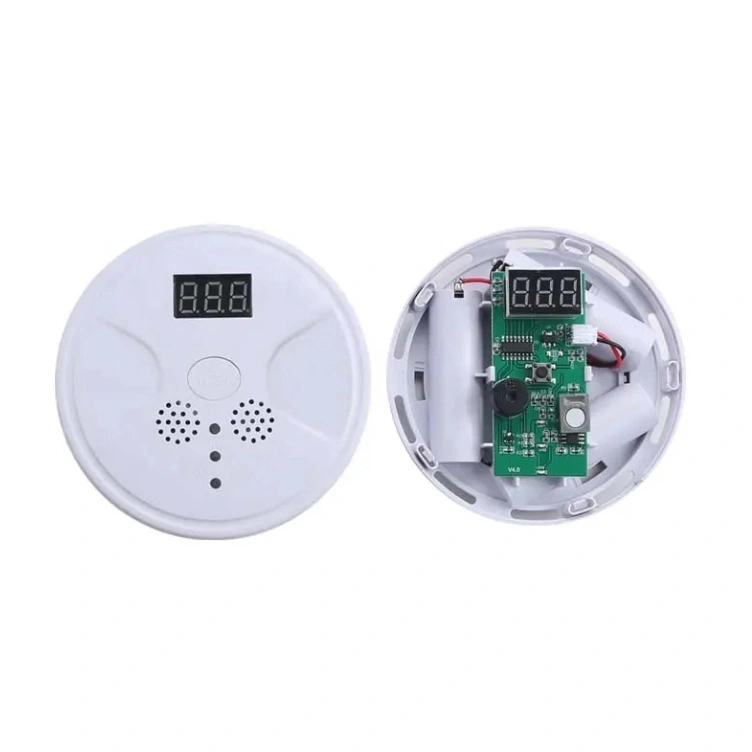

Co zwykle psuje się w sprzęcie zabezpieczającym

W branży bezpieczeństwa „problemem” rzadko jest jedna dramatyczna awaria. Większość skarg klientów wynika z drobnych, powtarzających się problemów, które po cichu niszczą zaufanie — przypadkowych ponownych uruchomień, niestabilnej łączności, fałszywych wyzwalaczy, pominiętych wyzwalaczy, mglistego obrazu w nocy z powodu zakłóceń zasilania lub urządzeń, które działają w laboratorium, ale ulegają awarii po miesiącach pracy w terenie.

• Fałszywe alarmy:Zakłócone interfejsy analogowe, słabe uziemienie lub niestabilne polaryzacja czujnika mogą spowodować zadziałanie detektora, gdy nic się nie dzieje.
• Ominięte wydarzenia:Słabe kondycjonowanie sygnału, powolna reakcja MCU pod obciążeniem lub awarie oprogramowania sprzętowego mogą powodować ignorowanie rzeczywistych zagrożeń.
• Losowe resety i błędy „duchowe”:Projekt zasilania marginalnego, niewystarczające oddzielenie lub zdarzenia ESD mogą spowodować ponowne uruchomienie systemu bez pozostawienia wyraźnego śladu.
• Krótkie życie w terenie:Ciepło, wilgoć, wibracje i naprężenia komponentów mogą uszkodzić połączenia lutowane lub przyspieszyć starzenie się kondensatora.
• Niespójne partie:Jeśli kontrola BOM i dyscyplina procesu są słabe, dwie „identyczne” partie produkcyjne mogą zachowywać się inaczej.
• Opóźnienia w przestrzeganiu przepisów:Problemy EMC/EMI często ujawniają się z opóźnieniem, a ich naprawienie jest kosztowne, jeśli układ i uziemienie nie zostały zaplanowane wcześniej.

Najlepszym sposobem zapobiegania tym problemom jest leczeniePCBA systemu bezpieczeństwajako projekt zapewniający niezawodność na poziomie systemu — a nie tylko płytkę, która „łączy ze sobą części”.

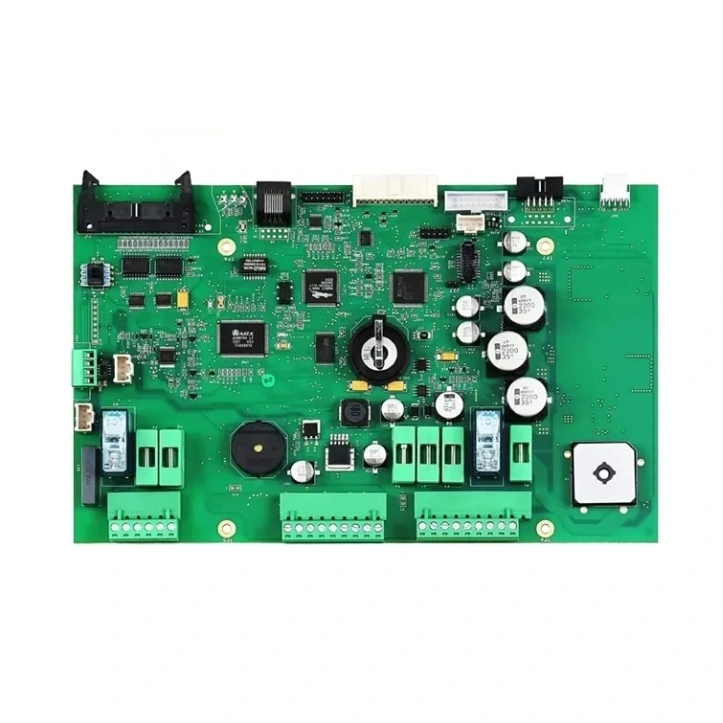

Co właściwie robi PCBA systemu bezpieczeństwa

Urządzenia zabezpieczające z zewnątrz wyglądają na proste, ale płytka znajdująca się w środku wykonuje jednocześnie kilka zadań obarczonych wysoką stawką:

• Konwersja mocy i ochrona:Akceptowanie szerokich zakresów wejściowych, odporność na przepięcia i dostarczanie czystych szyn do wrażliwych obwodów.
• Akwizycja czujnika:Odczyt PIR, dymu/CO, styków magnetycznych, włączników sabotażowych, mikrofonów lub czujników kamer ze stabilnymi progami.
• Przetwarzanie i logika decyzyjna:Jednostki MCU/MPU obsługują logikę wykrywania, sztuczną inteligencję brzegową, szyfrowanie, buforowanie zdarzeń i monitorowanie watchdoga.
• Łączność:Moduły Ethernet, Wi-Fi, komórkowe, RS-485, CAN lub LoRa wymagają czystych praktyk RF/układu, aby uniknąć przerw.
• Wzmocnienie bezpieczeństwa:Bezpieczny rozruch, szyfrowana pamięć, identyfikatory sprzętu lub bezpieczne elementy w celu ograniczenia klonowania i nieautoryzowanego dostępu.
• Interfejsy ludzkie i systemowe:Klawiatury, przekaźniki, syreny, diody LED, głośniki i zewnętrzne wejścia/wyjścia muszą być odporne na niewłaściwe użycie i zakłócenia.

Dlatego też projekt płytki i jakość montażu często decydują o tym, czy „urządzenie bogate w funkcje” stanie się produktem stabilnym, czy też posprzedażowym koszmarem.

Wybory projektowe, które redukują fałszywe alarmy i awarie w terenie

SilnyPCBA systemu bezpieczeństwazaczyna się od zdyscyplinowanego projektu i układu elektrycznego. Poniżej znajdują się motywy projektowe, które konsekwentnie redukują awarie i zwroty.

• Strategia kontroli hałasu i uziemienia:Oddziel zaszumione sekcje mocy od czujników analogowych. Użyj przejrzystego planu ścieżki powrotnej, utrzymuj szczelne pętle di/dt i unikaj trasowania wrażliwych śladów przez obszary przełączania.
• Integralność zasilania odpowiadająca rzeczywistym sygnałom wejściowym:Instalacje bezpieczeństwa rzadko mają idealną moc. Zaplanuj spadki napięcia, długie kable, zmienność adaptera i przepięcia. Dodaj margines w regulatorach i projekcie termicznym.
• Ochrona przed ESD i przepięciami w każdym zewnętrznym punkcie kontaktu:Klawiatury, porty, złącza antenowe i okablowanie czujników są magnesami ESD. Właściwy wybór i rozmieszczenie TVS jest tańszy niż późniejsze losowe resetowanie.
• Strategia Watchdog i Brownout:Dobre urządzenie zawodzi „w sposób przewidywalny”. Wykrywanie awarii, nadzór nad resetowaniem i zdefiniowany tryb przywracania rozruchu zmniejszają liczbę skarg typu „po prostu umarł”.
• Obniżenie wartości znamionowych komponentów w celu zapewnienia długiej żywotności:Użyj napięcia, tętnienia i marginesu temperatury. Niewielkie oszczędności na kondensatorach i cewkach mogą przerodzić się w ogromne koszty gwarancji.
• Projekt do testów od pierwszego dnia:Dodaj pola testowe, nagłówki programowania i mierzalne punkty, aby produkcja mogła szybko i spójnie zweryfikować każdą jednostkę.

Jeśli modernizujesz istniejący produkt lub wymieniasz starszą płytkę, zdyscyplinowane przeprojektowanie (lub dobrze kontrolowane klonowanie płytki) może zachować oryginalne zachowanie, jednocześnie poprawiając możliwości produkcyjne i długoterminową stabilność zaopatrzenia.

Produkcja i kontrola jakości, które mają znaczenie

Nawet doskonały schemat może zawieść, jeśli montaż i kontrola procesu są niedbałe. W przypadku produktów zabezpieczających celem jest stała integralność sygnału i niezawodność mechaniczna każdego urządzenia.

• Identyfikowalna kontrola BOM:Zamienniki komponentów powinny być wstępnie zatwierdzone, udokumentowane i zatwierdzone – szczególnie w przypadku czujników, regulatorów i części RF.
• Kontrole procesu dla SMT:Konstrukcja szablonu, kontrola pasty, dokładność umieszczenia i profilowanie rozpływu zapobiegają sporadycznym defektom lutowania.
• Wilgotność i dyscyplina obsługi:Komponenty MSL i wrażliwe czujniki muszą być prawidłowo przechowywane i pieczone, aby uniknąć ukrytych awarii.
• Kontrola optyczna i rentgenowska:Urządzenia o drobnej podziałce i urządzenia BGA często wymagają głębszej kontroli niż „wygląda dobrze na oko”.
• Opcje powlekania konforemnego:W przypadku warunków zewnętrznych lub trudnych, powłoka może radykalnie poprawić odporność na wilgoć i zanieczyszczenia.

Dostawcy lubiąShenzhen Powitanie Electronics Co., Ltd. są zazwyczaj oceniane nie tylko pod kątem ceny, ale także tego, jak dobrze mogą realizować kontrolowane zamówienia, spójny montaż i powtarzalne testowanie w przypadku kompilacji zorientowanych na bezpieczeństwo.

Testowanie, którego produkty zabezpieczające nie mogą pominąć

Sprzęt zabezpieczający ocenia się na podstawie tego, co dzieje się w najgorszym dniu, a nie na spokojnej wersji demonstracyjnej. NiezawodnyPCBA systemu bezpieczeństwaplan produkcji zwykle nakłada wiele testów:

• Testowanie w obwodzie (ICT):Szybko sprawdza połączenia lutowane, obecność komponentów i krytyczne sieci.
• Testy funkcjonalne:Potwierdza odczyty czujników, komunikację, wyjścia przekaźnikowe, dźwięk i logikę zdarzeń w realistycznych warunkach.
• Programowanie i kalibracja:Bezpieczne klucze, identyfikatory urządzeń, kalibracja RF lub kalibracja przesunięcia czujnika powinny być zautomatyzowane i rejestrowane.
• Badanie wypalenia lub naprężenia:W przypadku produktów wyższego ryzyka krótkotrwały stres może wykryć awarie na wczesnym etapie życia przed wysyłką.
• Weryfikacja środowiskowa:Cykliczna temperatura i podstawowe kontrole wilgotności są szczególnie cenne w przypadku kamer i detektorów zewnętrznych.

Praktyczna wskazówka: wymagaj zapisów testów (nawet prostych dzienników pass/fail powiązanych z numerami seryjnymi). Dzięki temu „przetestowaliśmy to” staje się mierzalnym systemem jakości.

Wymagania według aplikacji zabezpieczającej

Lista kontrolna kupującego do wyceny i oceny dostawcy

Jeśli pozyskujeszPCBA systemu bezpieczeństwa, uzyskasz lepsze wyniki (i mniej niespodzianek), jeśli Twoje zapytanie ofertowe będzie zawierało jasne oczekiwania techniczne i jakościowe. Oto praktyczna lista kontrolna, którą możesz skopiować do swojego następnego zapytania:

• Akta:Gerber, BOM, pick-and-place, rysunek montażowy i wszelkie specjalne notatki dotyczące procesu.
• Środowisko docelowe:Wewnątrz/na zewnątrz, zakres temperatur, narażenie na wilgoć, oczekiwania dotyczące wibracji.
• Warunki zasilania:Zakres wejściowy, długość kabla, narażenie na przepięcia, zachowanie akumulatora zapasowego.
• Łączność:Moduły Ethernet/Wi-Fi/komórkowe, typy anten, ograniczenia obudowy.
• Poziom jakości:Wymagane etapy kontroli (AOI, prześwietlenie), akceptowalne kryteria defektów, potrzeby identyfikowalności.
• Plan testów:Wymagania ICT/FCT, metoda programowania, etapy kalibracji, pożądane dzienniki testów.
• Cykl życia i pozyskiwanie:Preferowane marki, akceptowalne zamienniki, obsługa ryzyka związanego z wycofaniem z eksploatacji.
• Wymagania bezpieczeństwa:Bezpieczne elementy, proces wstrzykiwania klucza, oczekiwania dotyczące ochrony oprogramowania sprzętowego.

Im bardziej będziesz szczegółowy, tym bardziej dostawca będzie mógł zbudować stabilny proces wokół Twojego produktu — szczególnie w przypadku skalowania wykraczającego poza prototypy.

Często zadawane pytania

P: Jakich informacji potrzebuję, aby dokładnie wycenić PCBA systemu bezpieczeństwa?
Odp.: Zapewnij co najmniej Gerbers, BOM i odbiór i miejsce. Jeśli masz wymagania funkcjonalne (takie jak bardzo niski pobór mocy lub ograniczenia EMC), uwzględnij je wcześniej, aby plan kompilacji i testów odpowiadał Twojemu rzeczywistemu przypadkowi użycia.

P: Jak ograniczyć liczbę fałszywych alarmów powodowanych przez sprzęt?
Odp.: Skoncentruj się na integralności sygnału i stabilności zasilania: stabilne odchylenie czujnika, odpowiednie filtrowanie, czyste uziemienie i ochrona okablowania zewnętrznego. Następnie zweryfikuj zachowanie za pomocą realistycznych symulacji wyzwalaczy podczas testów funkcjonalnych.

P: Czy możliwe jest odtworzenie starszej karty bezpieczeństwa, która nie jest już dostępna?
Odpowiedź: Często tak, ale sukces zależy od jakości dokumentacji i dostępności komponentów. Kontrolowane podejście obejmuje staranną rekonstrukcję BOM, dyscyplinę układu i weryfikację zachowania, tak aby nowa kompilacja odpowiadała wydajności oryginalnego urządzenia.

P: Jakie testy są najważniejsze przed wysyłką?
Odp.: Połączenie inspekcji (w razie potrzeby prześwietlenie AOI/rentgenowskie) i testów funkcjonalnych sprawdzających czujniki, komunikację i wyjścia. W przypadku wielu produktów zabezpieczających podstawowe testy obciążeniowe pomagają wykryć awarie na wczesnym etapie życia.

P: Co powoduje problemy z „losowym ponownym uruchomieniem” w terenie?
Odp.: Najczęstszymi przyczynami są przerwy w dostawie prądu, zdarzenia ESD, marginalne regulatory, słabe oddzielenie lub oprogramowanie sprzętowe, którego nie można odzyskać w sposób czysty. Dobra strategia nadzoru resetowania w połączeniu z ukierunkowaną walidacją może wyeliminować większość przypadków.

Ostatnie przemyślenia i następny krok

Jeśli reputacja Twojego produktu zabezpieczającego zależy od spójnego wykrywania, stabilnej łączności i długotrwałego czasu pracy,PCBA systemu bezpieczeństwazasługuje na taką samą powagę, jak Twoje oprogramowanie i projekt przemysłowy. Gdy płyta została zaprojektowana z myślą o kontroli hałasu, ochronie i powtarzalnych testach, dostarczasz mniej „tajemniczych awarii”, zmniejszasz zwroty i budujesz trwałe zaufanie klientów.

Jeśli planujesz nową wersję, modernizację istniejącego projektu lub przygotowujesz się do skalowania produkcji,skontaktuj się z namiaby omówić cele aplikacji, potrzeby testowania i najbardziej niezawodną ścieżkę od prototypu do masowej produkcji.
