W jaki sposób klon PCB może pomóc w uratowaniu płytki z brakującymi plikami projektu?

Abstrakcyjny

Kiedy krytyczny produkt elektroniczny jest nadal w użyciu, ale oryginalne dane CAD zniknęły, pojedyncza uszkodzona płyta główna może skutkować tygodniami przestojów, kosztowne cykle przeprojektowania lub pogoń za nierzetelnymi substytutami. Klon PCBto ustrukturyzowane podejście do inżynierii wstecznej, które odtwarza gotowe do produkcji dane istniejącej płytki drukowanej, dzięki czemu można je odtworzyć, naprawić na dużą skalę lub utrzymać przy życiu starszą linię produktów podczas planowania aktualizacja długoterminowa. W tym artykule wyjaśniono, kiedy klonowanie ma sens, jakie informacje można w realny sposób odzyskać, jak zminimalizować ryzyko i co a proces odpowiedzialnego klonowania wygląda od pierwszej kontroli do ostatecznej walidacji.

Spis treści

• Zarys w skrócie
• Jakie problemy rozwiązuje klonowanie płytek PCB?
• Co tak naprawdę oznacza klon PCB w praktyce
• Kiedy klonowanie jest najmądrzejszą opcją, a kiedy nie
• Praktyczny proces klonowania PCB od początku do końca
• Jak chronić jakość i niezawodność
• Co wpływa na koszty i czas realizacji
• Co powinieneś przygotować przed złożeniem zapytania o wycenę
• Jak wybrać odpowiedzialnego partnera do klonowania
• Często zadawane pytania
• Następny krok

Zarys w skrócie

1. Określ swój cel: wymiana, naprawa zapasów, przedłużenie cyklu życia lub przeprojektowanie mostu.
2. Potwierdź własność i uprawnienia.
3. Przechwytuj dane tablicy: wymiary, warstwy, wskazówki dotyczące układania i mapowanie komponentów.
4. Odtwórz pliki produkcyjne i założenia elektryczne: Gerber, wiertło, lista sieci, BOM.
5. Prototypuj, sprawdzaj i blokuj kontrolowaną wersję.
6. Ustanów bieżące kontrole: inspekcja przychodząca, testy funkcjonalne i identyfikowalność.

Jakie problemy rozwiązuje klonowanie płytek PCB?

Większość zespołów nie decyduje się na klonowanie planszy, ponieważ brzmi to zabawnie. Robią to, bo alternatywa jest gorsza. Oto najczęstsze sytuacje gdzieKlon PCBusuwa prawdziwy ból operacyjny:

• Brak plików źródłowychz powodu odejścia pierwotnego projektanta, utraty danych lub produktu nabytego wiele lat później.
• Komponenty wycofane z eksploatacjizmusić Cię do pilnego przeprojektowania lub pozyskania ryzykownych akcji z szarej strefy.
• Naprawy terenowepotrzebujesz stabilnych płytek zastępczych, a nie losowych „kompatybilnych” alternatyw o nieznanym ułożeniu stosu lub wadze miedzi.
• Presja zgodnościwymaga spójnej produkcji i dokumentacji, aby przejść audyty lub wewnętrzne bramki jakości.
• Czas na regeneracjęma większe znaczenie niż „idealny nowoczesny projekt”, szczególnie w przypadku sterowników przemysłowych i starszego oprzyrządowania.

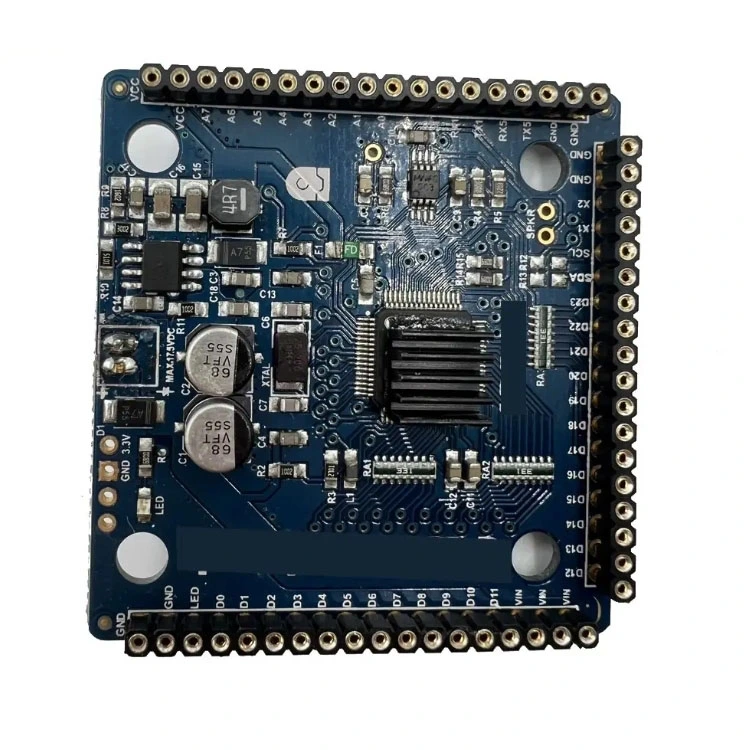

Co tak naprawdę oznacza klon PCB w praktyce

Ludzie używają „klonowania” od niechcenia, ale z inżynierskiego punktu widzenia zazwyczaj obejmuje ono trzy warstwy pracy:

• Replikacja fizycznamożliwie najdokładniejsze odtworzenie konturu płytki, otworów montażowych, złączy, liczby warstw i zachowania przy układaniu stosów.
• Rekonstrukcja elektrycznaprzechwytywanie połączeń miedzianych, tak aby odtworzona płyta odpowiadała pierwotnej intencji listy sieci.
• Odzyskiwanie komponentówidentyfikując części, ślady, wartości, zamienniki i notatki montażowe, aby płytka mogła być zbudowana spójnie.

Materiały dostarczane często obejmują gotowe do produkcji wyniki, takie jak dane Gerber lub ODB++, pliki wierceń, dane dotyczące pobierania i umieszczania, jeśli to możliwe, zestawienie materiałów, i zweryfikowana lista sieci. Jeśli Twoim celem jest długoterminowa łatwość konserwacji, wiele zespołów prosi również o zrekonstruowany schemat, aby przyszłe rozwiązywanie problemów nie opierało się na domysłach.

Kiedy klonowanie jest najmądrzejszą opcją, a kiedy nie

Klonowanie jest narzędziem, a nie rozwiązaniem domyślnym. Użyj go, jeśli pasuje do Twojego profilu ryzyka i harmonogramu.

Praktyczny proces klonowania PCB od początku do końca

Niezawodny klon jest wynikiem zdyscyplinowanych kroków, a nie pojedynczego skanowania. Poniżej znajduje się przepływ pracy często stosowany przez zespoły inżynierów w celu ograniczenia niespodzianek.

• Krok 1: Spożycie i określenie celu
  • Potwierdź, co oznacza „sukces”: dokładna wymiana, dopasowanie formy i funkcja lub odpowiednik funkcjonalny z zamiennikami.
  • Zbierz kontekst: środowisko operacyjne, tryb awarii, oczekiwany wolumen i oś czasu.
• Krok 2: Kontrola nieniszcząca
  • Zmierz kontur, lokalizację otworów, kluczowanie złączy i wiązania mechaniczne.
  • Identyfikuj wskaźniki warstw i cechy produkcyjne, takie jak ślady impedancji, typy przelotek i wylewy miedzi.
• Krok 3: Gromadzenie danych dla miedzi i warstw
  • Obrazowanie w wysokiej rozdzielczości dla warstw górnej i dolnej w celu mapowania śladów i oznaczeń referencyjnych.
  • Kontrolowane odsłonięcie warstw, jeśli jest to konieczne, w przypadku płyt wielowarstwowych, wykonane starannie, aby zachować wierność.
• Krok 4: Identyfikacja komponentów i rekonstrukcja BOM
  • Sprawdź oznaczenia, opakowania i wartości; potwierdź polaryzację i orientację pin-1.
  • Zdefiniuj zatwierdzonych zastępców, aby zapobiec niedoborom w przyszłości.
• Krok 5: Odtwórz wyniki produkcyjne
  • Generuj pliki układu i dane produkcyjne, w tym definicje wierteł i masek lutowniczych.
  • Wyodrębnij łączność i przeprowadź kontrolę spójności listy sieci w odniesieniu do odzyskanej miedzi.
• Krok 6: Budowa i weryfikacja prototypu
  • Buduj prototypy przy kontrolowanych parametrach procesu.
  • Wykonaj testy elektryczne, takie jak ciągłość, kontrola impedancji, jeśli to konieczne, i weryfikacja funkcjonalności w rzeczywistym systemie.
• Krok 7: Blokada wersji i dokumentacja
  • Zamroź wersję podlegającą audytowi za pomocą dzienników zmian i zapisów testów.
  • Twórz produkty przyjazne dla serwisu, jeśli planujesz konserwację produktu przez lata.

Jak chronić jakość i niezawodność

Największe obawy klientów są proste: „Czy sklonowana płyta będzie zachowywać się dokładnie tak samo jak oryginał i czy będzie się tak zachowywać po wdrożeniu?” Możesz zmniejszyć to ryzyko, traktując klonowanie jak kontrolowany projekt inżynieryjny.

• Dyscyplina stosowaodtworzyć liczbę warstw, grubość miedzi, zachowanie dielektryczne i struktury o kontrolowanej impedancji, jeśli są obecne.
• Dokładność złączaniedopasowanie mechaniczne to szybka droga do awarii, nawet jeśli obwód jest prawidłowy.
• Autentyczność komponentówustanowić identyfikowalne źródła pochodzenia i unikać nieznanych kanałów dostaw krytycznych układów scalonych.
• Strategia testowazdefiniuj plan testów wykraczający poza „włączenie”, w tym warunki obciążenia, zachowanie termiczne i przypadki brzegowe.
• Kontrola procesuod początku określ profile lutowania, standardy kontroli i kryteria akceptacji.

Co wpływa na koszty i czas realizacji

Ceny są różne, ponieważ złożoność jest różna. Zamiast zgadywać, skup się na dźwigniach, które mają znaczenie:

• Liczba warstw i gęstośćwięcej warstw i drobnych elementów zwiększa wysiłek przy rekonstrukcji.
• Stan płytyspalone, skorodowane lub fizycznie zmodyfikowane deski zmniejszają liczbę możliwych do odzyskania szczegółów.
• Dostępność częściWycofane lub trudne do zidentyfikowania komponenty wydłużają czas pozyskiwania i sprawdzania poprawności.
• Wymagany poziom dokumentacjipełna rekonstrukcja schematu zajmuje więcej czasu niż klonowanie formy i funkcji.
• Oczekiwania dotyczące walidacjitestowanie funkcjonalne w prawdziwym systemie to różnica między „wygląda podobnie” a „działa niezawodnie”.

Co powinieneś przygotować przed złożeniem zapytania o wycenę

Szybszy i dokładniejszy plan otrzymasz, jeśli przygotujesz mały pakiet informacji. Skorzystaj z tej listy kontrolnej.

• Co najmniej2 próbki roboczejeśli to możliwe, plus 1 nieudana próbka, jeśli chcesz przeprowadzić analizę awarii.
• Zdjęcia płytki zainstalowanej w produkcie w celu potwierdzenia ograniczeń mechanicznych i orientacji złączy.
• Twoja docelowa ilość i to, czy potrzebujesz ciągłych dostaw, czy jednorazowej partii.
• Wszelkie znane warunki pracy: zakres temperatur, wibracje, wilgotność, cykl pracy, profile obciążenia.
• Wszelkie wskazówki, które nadal posiadasz: częściowe Gerbery, pliki PDF, stare eksporty BOM, notatki wykonane metodą sitodruku lub procedury testowe.
• Wyjaśnienie oprogramowania sprzętowego i zaprogramowanych części: czy masz pliki binarne, klucze lub metodę programowania?

Jak wybrać odpowiedzialnego partnera do klonowania

Kupujesz nie tylko deskę. Kupujesz pewność, że reprodukcja jest kontrolowana, udokumentowana i powtarzalna. Oto, czego należy szukać w relacji z dostawcą:

• Wyraźne granice legalności i pozwoleńpoważny dostawca zapyta o własność i autoryzowane użycie.
• Komunikacja inżynierskapowinieneś być w stanie omówić układanie stosów, alternatywy i metody testowania prostym językiem.
• Nastawienie na weryfikacjęszukaj kontroli list sieci, walidacji prototypów i identyfikowalnych zamówień.
• Kontrola wersjisklonowany projekt powinien mieć zdefiniowaną wersję, aby przyszłe partie pozostały spójne.

Na Shenzhen Pozdrowienia Electronics Co., Ltd.zespoły zazwyczaj traktują klonowanie jako projekt zapewniający ciągłość inżynieryjną: określ cele, odzyskaj krytyczne dane produkcyjne, zweryfikuj prototypy w rzeczywistych warunkach, a następnie zablokuj stabilną wersję do ponownej produkcji. Jeśli potrzebujesz rozwiązania pomostowego podczas planowania przeprojektowania, kontrolowany klon może zyskać czas bez poświęcania niezawodności.

Często zadawane pytania

Czy klon PCB może być identyczny z oryginalną płytką?

Może to być odpowiednik dopasowania kształtu i funkcji i często bardzo zbliżony, ale „identyczny” zależy od tego, co masz na myśli. Wymiary mechaniczne i łączność mogą zazwyczaj są bardzo dobrze dopasowane. Dokładne zachowanie materiału, zastrzeżone komponenty i szczegóły oprogramowania sprzętowego mogą wymagać dodatkowej pracy lub mogą być niemożliwe odtworzyć bez oryginalnych danych.

Czy potrzebuję wielu próbek?

Wiele próbek zmniejsza ryzyko, ponieważ inżynierowie mogą porównać oznaczenia, potwierdzić niejednoznaczne ślady i uniknąć kopiowania płytki, która została już zmodyfikowana lub naprawiona. Jeśli masz tylko jedną próbkę, spodziewaj się większej liczby etapów walidacji i bardziej konserwatywnego harmonogramu.

Co się stanie, jeśli niektóre komponenty nie będą już dostępne

Praktyczny plan klonowania często obejmuje zamienniki komponentów. Kluczem jest sprawdzenie, czy zamienniki odpowiadają wymaganiom elektrycznym i zajmują odpowiednią powierzchnię, następnie potwierdź zachowanie poprzez testowanie w rzeczywistym obciążeniu i środowisku.

Czy klonowanie rozwiąże oprogramowanie układowe i programowanie?

Klonowanie płytki PCB nie powoduje automatycznego odtworzenia zablokowanego oprogramowania sprzętowego. Jeżeli na płytce znajdują się zaprogramowane mikrokontrolery, bezpieczne elementy lub zaszyfrowana pamięć, możesz potrzebować oryginalnych plików binarnych, legalnej metody programowania lub strategii autoryzowanych części zamiennych.

Jak zmniejszyć ryzyko awarii w terenie

Poproś o plan walidacji i traktuj prototypy jako obowiązkowe w przypadku systemów o znaczeniu krytycznym. Zdefiniuj kryteria akceptacji, uwzględnij testy funkcjonalne imitujące rzeczywistość warunków pracy i zablokuj wersję za pomocą identyfikowalnych standardów zaopatrzenia i inspekcji.

Następny krok

Jeśli masz do czynienia z brakującymi plikami, pozyskiwaniem produktów po wycofaniu z eksploatacji lub pilnymi przestojami, dobrze zarządzajKlon PCBprojekt może zapewnić stabilne, zweryfikowana testowo ścieżka powrotu do produkcji. Udostępnij zdjęcia swojej tablicy, docelową liczbę i kontekst systemu oraz poproś o praktyczny plan odzyskiwania obejmujący m.in walidacja i kontrola rewizji.
